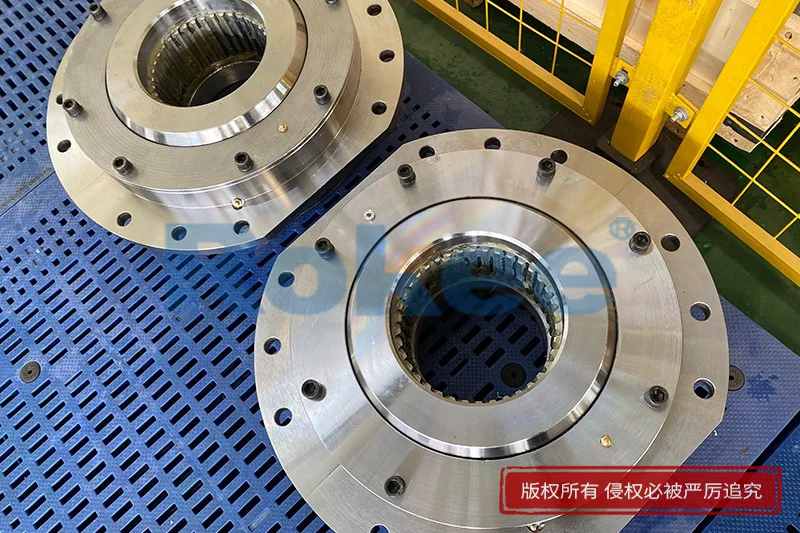

DC035型卷筒联轴器
DC035型卷筒联轴器属于鼓形齿式联轴器（DC系列），专为起重设备设计，用于连接减速器输出轴与钢丝绳卷筒。其核心功能是传递大扭矩并承受径向载荷，同时补偿安装或运行中的轴线偏移（角向、径向偏差），但不适用于承受轴向载荷的场景。
典型应用
桥式起重机、港口门机的起升机构。
冶金行业连铸机辊道传动系统（需避免高温辐射）。
禁用场景
存在轴向推力的传动系统（如螺杆输送机）。
高频冲击载荷设备（如锻压机械）。
在工业传动系统中，联轴器作为连接动力源与执行机构的关键部件，承担着传递转矩、补偿轴线偏差、保障设备稳定运行的重要职责。DC型卷筒联轴器作为挠性联轴器的一种，凭借其针对性的结构设计和可靠的性能表现，在起重设备及各类需兼顾转矩传递与径向载荷承受的机械场景中占据重要地位。其设计初衷围绕重型机械的传动需求展开，尤其适配起重设备起升机构中减速器输出轴与钢丝绳卷筒的连接，同时也可应用于其他类似工况的机械设备，成为工业生产中不可或缺的传动配件。
DC型卷筒联轴器的结构设计兼具合理性与实用性，由多个核心部件协同构成完整的传动体系。主要包括带鼓形齿的外齿轴套、带联接法兰和内齿圈的外套、带外球面的承载环，以及端盖、密封圈等辅助部件，同时配备定位磨损指针、润滑油孔和通气孔等功能性结构，形成闭环的传动与保护机制。外齿轴套与外套的内齿圈相互啮合，构成鼓形齿传动结构，这一设计是转矩传递的核心，能够确保动力高效稳定传导；而承载环的外球面与外套的内承载面形成接触副，构成自动调位的球面轴承，专门用于承受设备运行过程中产生的径向载荷，实现转矩传递与径向承载的双重功能分离与协同。
这种结构布局赋予了DC型卷筒联轴器多项突出性能。其鼓形齿设计不仅能传递较大转矩，还具备一定的调位能力，可补偿轴线偏移带来的传动偏差，避免因安装精度不足或设备运行中的轻微位移导致传动失效。相较于普通联轴器，它的径向承载能力更强，过载适应能力优异，能在低速重载工况下保持稳定运行，尤其适合起重设备起升机构频繁启停、载荷变化大的工作特性。结构紧凑牢固的特点使其能有效简化整机结构，减轻设备整体重量，同时系列化设计可适配不同规格的传动需求，搭配普通轴伸式减速机即可使用，一定程度上降低了设备整体配置成本。
安全防护设计是DC型卷筒联轴器的重要优势之一。配备的定位磨损指针能实时反映齿面磨损状态，操作人员可通过观察指针位置及时掌握部件损耗情况，提前规划维护更换，避免因齿面过度磨损引发传动故障甚至安全事故。密封系统通过内外端盖与密封圈的配合，有效防止润滑脂泄漏，同时阻挡外部粉尘、杂质进入啮合部位，为内、外齿的油浴工作环境提供保障，延长部件使用寿命。需要注意的是，该类型联轴器不能承受轴向载荷，卷筒工作时产生的附加轴向载荷必须由卷筒固定支承座承担，因此安装时的轴向定位精度至关重要，若定位偏差过大，可能导致卷筒弹性水平位移破坏联轴器轴向限位，引发联接失效。
正确的安装与维护流程是保障DC型卷筒联轴器性能稳定的关键。安装前需仔细检查联接配合表面，清除防锈油脂、毛刺及油污，确保接触面清洁平整。由于该联轴器多采用过盈配合，通常需解体加热套装，解体后需将所有零件集中放置，避免丢失或损坏。安装时应按顺序套装外盖、密封圈，将加热后的外齿轴套安装在减速器输出轴上，加热温度需根据过盈量及环境温度计算确定，随后将组合好的外套与内端盖套入卷筒并定位紧固，对准位置后缓慢套入外齿轴套，确保啮合精准。联接螺栓需选用强度性能达标的规格，按规定预紧力矩紧固，安装后需及时注入锂基润滑脂，通过专用润滑油孔完成加注，保证啮合部位充分润滑。
DC型卷筒联轴器的工作温度范围通常为-25℃至80℃，能适应多数工业环境的温度变化，传递公称转矩和许用径向载荷覆盖较广范围，可满足不同吨位起重设备及类似机械的传动需求。在实际应用中，除起重设备起升机构外，还可用于冶金、港口、建筑等行业的重型机械，凡涉及既传递转矩又承受径向载荷的传动场景，均可根据工况需求选用适配型号。日常使用中，需定期检查润滑脂状态，及时补充或更换，同时关注磨损指针变化，定期检测轴线偏差，发现问题及时调整，避免过载运行，以充分发挥其性能优势，延长使用寿命。
作为工业传动系统中的重要组成部分，DC型卷筒联轴器通过结构优化与功能整合，平衡了转矩传递、径向承载与调位补偿的核心需求，为重型机械的稳定运行提供了可靠保障。其设计理念贴合工业生产的实际工况，兼顾安全性、实用性与经济性，在各类重载传动场景中发挥着不可替代的作用。随着工业技术的不断发展，这类联轴器在材质选用、结构细节等方面持续优化，进一步提升了承载能力与使用寿命，更好地适配现代工业对传动部件的高性能要求。
